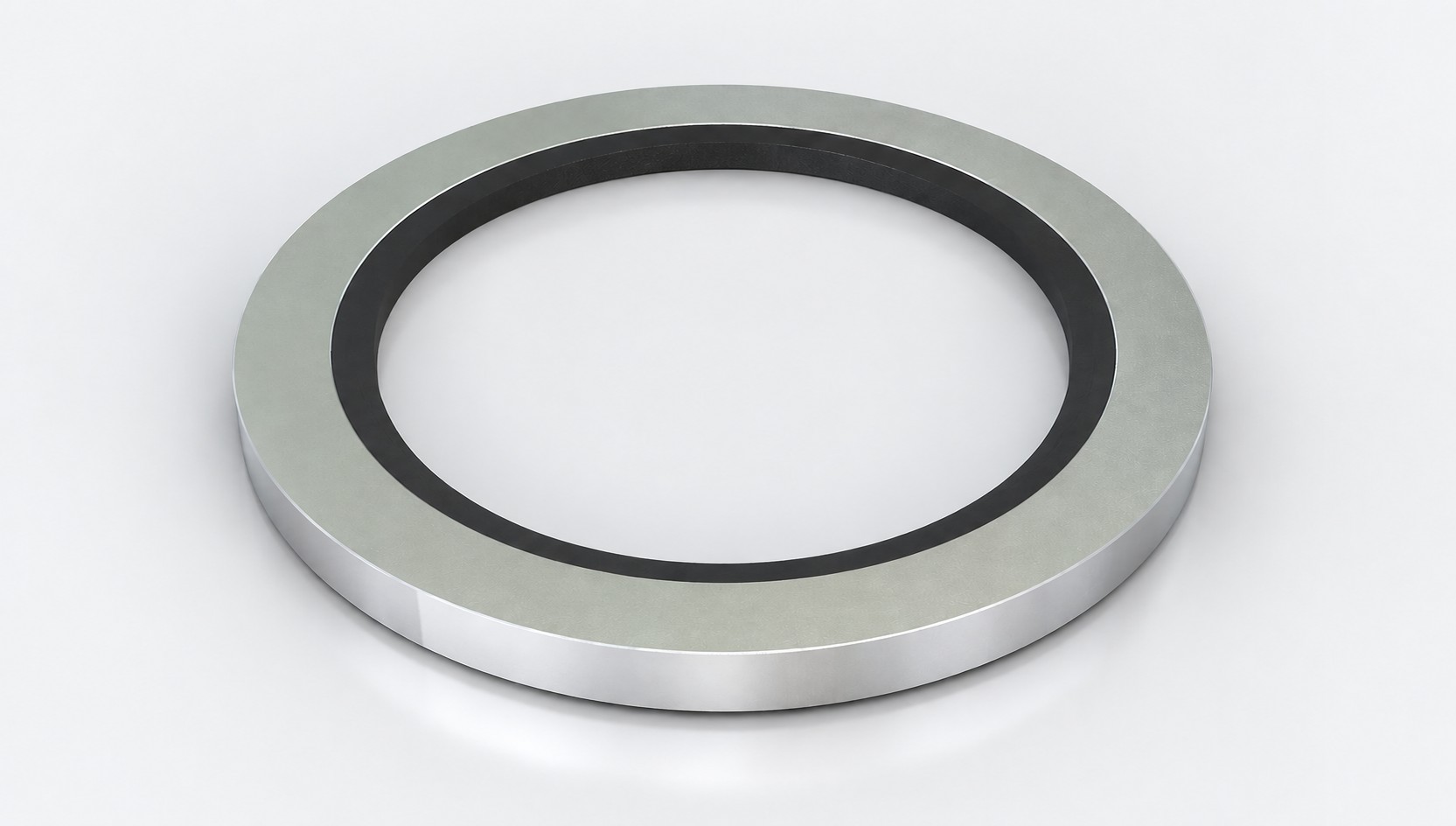

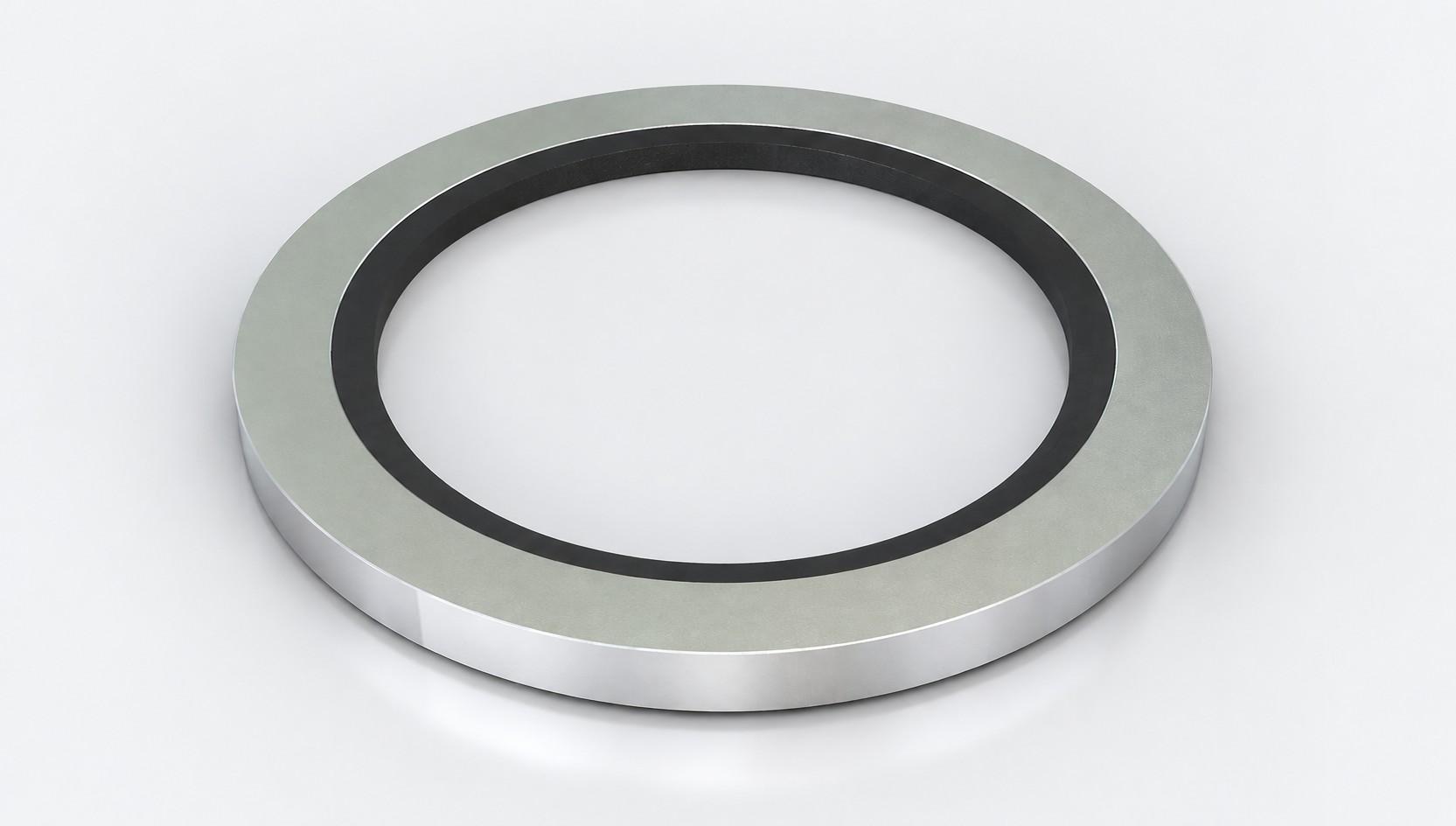

Standard Bonded Seal
Metallskive med vulkanisert elastomerelement. Tetningen posisjoneres ved montering.
Se dimensjoner →
ENBe om tilbud
TEKNISK PRODUKTKATALOG

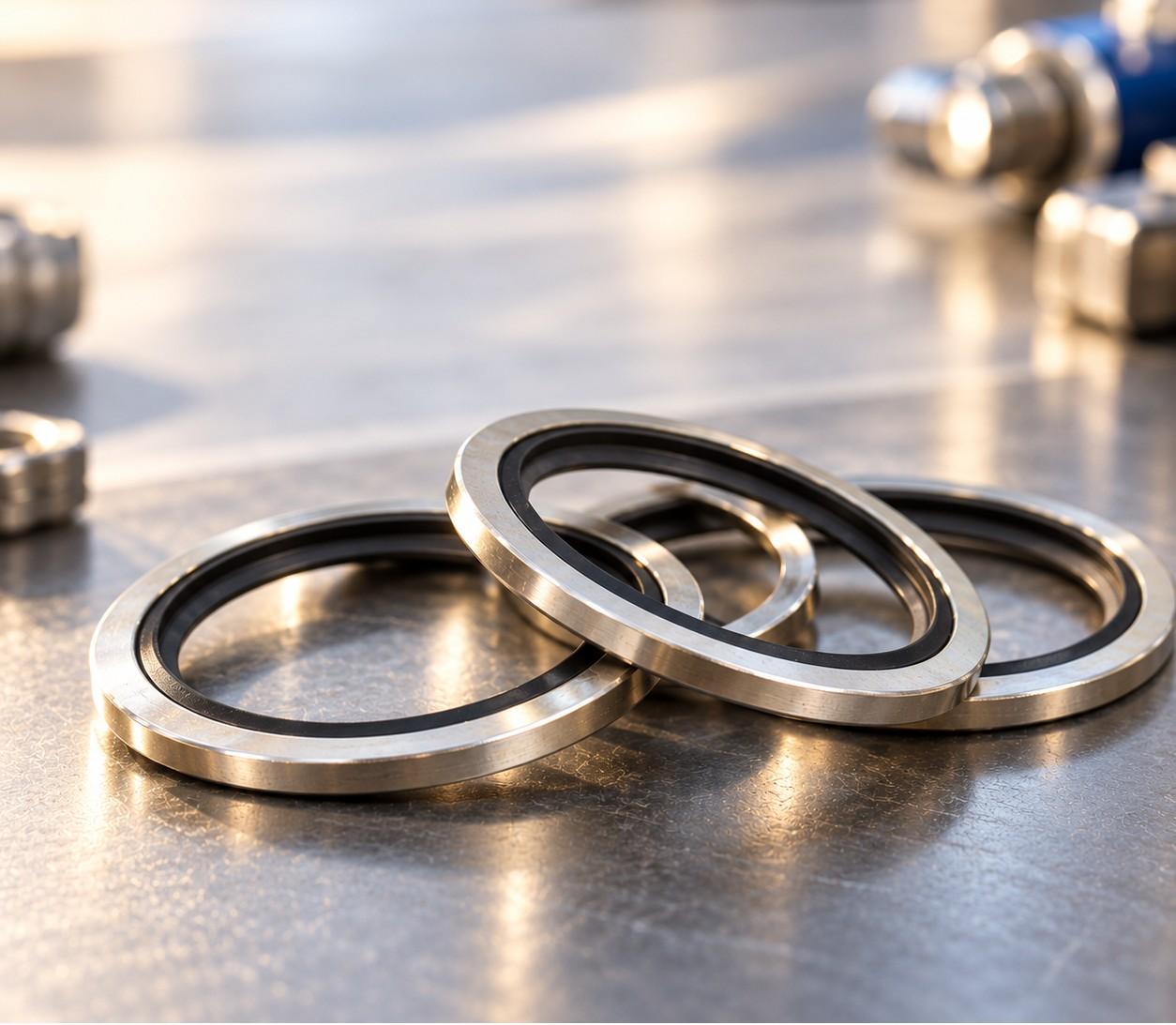

Bonded Seals
Bonded Seals, ofte omtalt som Dowty-ringer eller Usit-ringer, er metallskiver med vulkanisert elastomer for statisk tetting. Finn Standard, Self-Centring og GS-tetninger etter størrelse, referanse og dimensjon.
Metallskive + elastomerStatisk tetning i kompakt utførelse
ELASTOMER / GUMMINBR · FKM (Viton) · HNBR · EPDM
METALLSKIVESinkbelagt karbonstål · Rustfritt stål AISI 316
Se materialinformasjon →STEMA DIMENSJONSKATALOG
Finn riktig størrelse
Søk direkte etter størrelse, referanse eller mål.

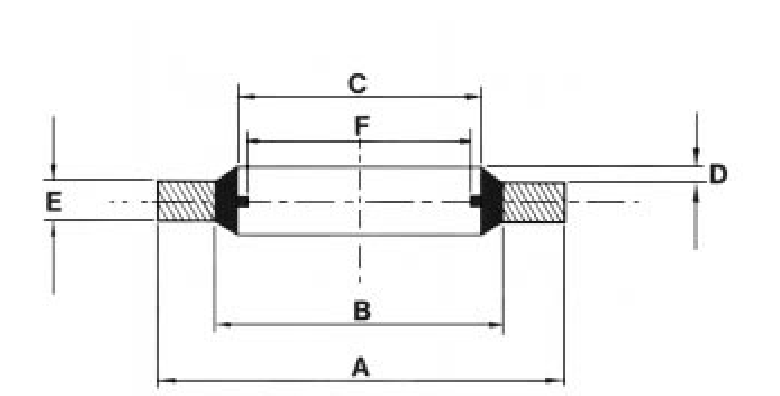

Self-Centring BSP
Datablad · side 4 · mm
| Ref. | BSP | Bolt | C +0.10/-0.00 | A +0.13/-0.00 | B ±0.10 | D | E | F +0.00/-0.20 | Forespørsel |
|---|---|---|---|---|---|---|---|---|---|
| 820 | 1/8 | 3/8 | 10.37 | 15.88 | 11.84 | — | — | 8.56 | Be om tilbud → |
| 821 | 1/4 | 1/2 | 13.74 | 20.57 | 15.21 | — | 2.03 | 11.45 | Be om tilbud → |
| 823 | 3/8 | - | 17.28 | 23.80 | 18.75 | — | 2.18 | 14.96 | Be om tilbud → |
| 825 | 1/2 | 13/16 | 21.54 | 28.58 | 23.01 | 0.35 | — | 18.64 | Be om tilbud → |
| 826 | 5/8 | 7/8 | 23.49 | 31.75 | 24.97 | 0.51 | 2.34 | 20.60 | Be om tilbud → |
| 827 | 3/4 | 1 | 27.05 | 34.93 | 28.53 | — | 2.60 | 24.13 | Be om tilbud → |
| 829 | 7/8 | 1 3/16 | 30.81 | 38.10 | 32.29 | — | — | 27.89 | Be om tilbud → |
| 830 | 1 | 1 5/16 | 33.89 | 42.80 | 36.88 | — | — | 30.30 | Be om tilbud → |
| 832 | 1 1/4 | 1 5/8 | 42.93 | 52.38 | 45.93 | — | 3.25 | 38.96 | Be om tilbud → |
| 833 | 1 1/2 | 1 7/8 | 48.44 | 58.60 | 51.39 | — | 3.51 | 44.86 | Be om tilbud → |
| 836 | 2 | - | 60.58 | 73.03 | 63.63 | — | — | 56.67 | Be om tilbud → |

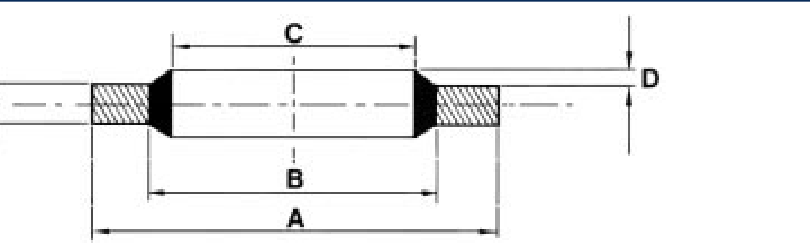

Imperial Bonded Seals
Datablad · side 5 · mm
| Ref. | BSP | Bolt | C ±0.13 | A +0.13/-0.00 | B ±0.13 | D | E | Forespørsel |
|---|---|---|---|---|---|---|---|---|
| 001 | — | 6BA | 3.05 | 6.35 | 4.09 | — | — | Be om tilbud → |
| 002 | — | 4BA | 4.12 | 7.26 | 5.26 | — | — | Be om tilbud → |
| 003 | — | 2BA | 5.21 | 8.38 | 6.35 | — | — | Be om tilbud → |
| 004 | — | 1/4 | 6.86 | 13.21 | 8.00 | 0.2/0.38 | 1.22/1.37 | Be om tilbud → |
| 005 | — | 1/4 | 6.99 | 13.34 | 9.53 | — | — | Be om tilbud → |
| 006 | — | 5/16 | 8.31 | 13.34 | 9.53 | — | — | Be om tilbud → |
| 007 | — | 5/16 | 8.64 | 14.22 | 10.04 | — | — | Be om tilbud → |
| 020 | 1/8 | 3/8 | 10.37 | 15.88 | 11.84 | — | — | Be om tilbud → |
| 008 | — | 0.4 | 11.26 | 18.36 | 12.45 | — | — | Be om tilbud → |
| 009 | — | 7/16 | 11.69 | 19.05 | 13.08 | — | — | Be om tilbud → |
| 021 | 1/4 | 1/2 | 13.74 | 20.57 | 15.21 | — | 2.03/2.18 | Be om tilbud → |
| 010 | — | 9/16 | 14.86 | 22.23 | 16.39 | — | — | Be om tilbud → |
| 022 | — | 0.6 | 15.83 | 22.23 | 17.30 | — | — | Be om tilbud → |
| 011 | — | 5/8 | 16.51 | 25.40 | 18.75 | — | — | Be om tilbud → |
| 023 | 3/8 | — | 17.28 | 23.80 | 18.75 | — | — | Be om tilbud → |
| 012 | — | 11/16 | 18.16 | 25.40 | 19.69 | — | — | Be om tilbud → |
| 024 | — | 3/4 | 19.69 | 26.92 | 21.21 | — | — | Be om tilbud → |
| 025 | 1/2 | 13/16 | 21.54 | 28.58 | 23.01 | — | — | Be om tilbud → |
| 026 | 5/8 | 7/8 | 23.49 | 31.75 | 24.97 | — | — | Be om tilbud → |
| 013 | — | 15/16 | 24.26 | 33.27 | 26.04 | 0.25/0.51 | 2.34/2.60 | Be om tilbud → |
| 027 | 3/4 | 1 | 27.05 | 34.93 | 28.53 | — | — | Be om tilbud → |
| 028 | — | 1 1/16 | 27.82 | 38.61 | 30.61 | — | — | Be om tilbud → |
| 014 | — | 1 1/8 | 29.33 | 36.58 | 30.86 | — | — | Be om tilbud → |
| 029 | 7/8 | 1 3/16 | 30.81 | 38.10 | 32.29 | — | — | Be om tilbud → |
| 015 | — | 1 1/4 | 32.64 | 41.40 | 35.69 | — | — | Be om tilbud → |
| 030 | 1 | 1 5/16 | 33.89 | 42.80 | 36.88 | — | — | Be om tilbud → |
| 031 | 1 | 1 5/16 | 33.89 | 42.80 | 36.88 | — | — | Be om tilbud → |
| 016 | — | 1 3/8 | 35.94 | 44.45 | 38.99 | — | — | Be om tilbud → |
| 017 | — | 1 1/2 | 38.96 | 47.75 | 42.04 | — | — | Be om tilbud → |
| 032 | 1 1/4 | 1 5/8 | 42.93 | 52.38 | 45.93 | — | — | Be om tilbud → |
| 018 | — | 1 3/4 | 45.34 | 57.15 | 48.39 | — | — | Be om tilbud → |
| 033 | 1 1/2 | 1 7/8 | 48.44 | 58.60 | 51.39 | — | 3.25/3.51 | Be om tilbud → |
| 019 | — | 2.0 | 51.69 | 63.50 | 54.74 | — | — | Be om tilbud → |
| 034 | 1 3/4 | 2 1/8 | 54.89 | 69.85 | 58.30 | — | — | Be om tilbud → |
| 035 | — | 2 1/4 | 58.04 | 70.36 | 61.09 | — | — | Be om tilbud → |
| 036 | 2 | — | 60.58 | 73.03 | 63.63 | — | — | Be om tilbud → |
| 037 | — | 2 1/2 | 64.39 | 77.72 | 67.44 | — | — | Be om tilbud → |
| 038 | 2 1/4 | — | 66.68 | 79.50 | 69.98 | — | — | Be om tilbud → |
| 039 | 2 1/2 | — | 76.08 | 90.17 | 79.38 | — | — | Be om tilbud → |
| 079 | 3 | — | 89.09 | 101.47 | 92.84 | — | — | Be om tilbud → |

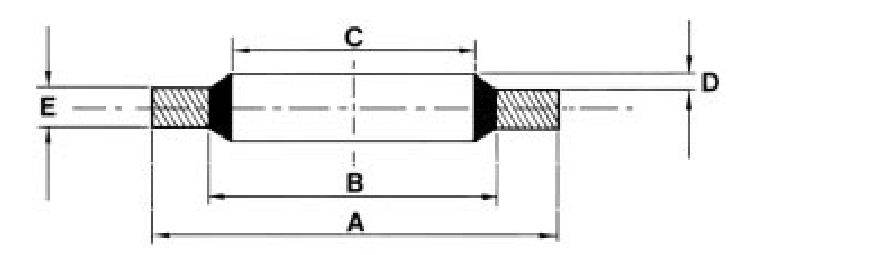

German metric
Datablad · side 6 · mm
| Thread ref. | Size ref. | C +0.10 | A +0.13/-0.00 | B ±0.13 | D +0.25/-0.00 | E | Forespørsel |
|---|---|---|---|---|---|---|---|
| M4 | 202 | 4.5 | 7.00 | 5.40 | — | — | Be om tilbud → |
| M5 | 203 | 5.70 | 9.00 | 6.80 | — | — | Be om tilbud → |
| M5.5 | 205 | 6.20 | 9.2 | 7.20 | — | — | Be om tilbud → |
| M6 | 206 | 6.70 | 10.00 | 8.00 | 0.30 | 0.90 | Be om tilbud → |
| M6 | 207 | 6.70 | 11.00 | 8.20 | — | 1.10 | Be om tilbud → |
| M8 | 212 | 8.70 | 13.00 | 10.00 | — | — | Be om tilbud → |
| M8 | 213 | 8.70 | 14.00 | 10.40 | — | — | Be om tilbud → |
| M10 | 217 | 10.70 | 16.00 | 12.40 | — | — | Be om tilbud → |
| M10 | 218 | 10.70 | 18.00 | 12.40 | — | — | Be om tilbud → |
| M11 | 221 | 11.80 | 19.10 | 13.50 | — | — | Be om tilbud → |
| M12 | 222 | 12.70 | 18.00 | 14.40 | — | — | Be om tilbud → |
| M12 | 223 | 12.70 | 20.00 | 14.00 | — | — | Be om tilbud → |
| M13 | 225 | 13.70 | 22.00 | 15.40 | — | 1.40 | Be om tilbud → |
| M14 | 227 | 14.70 | 22.00 | 16.40 | — | 1.60 | Be om tilbud → |
| M16 | 229 | 16.70 | 24.00 | 18.40 | — | — | Be om tilbud → |
| M17 | 230 | 17.40 | 24.00 | 19.20 | 0.40 | — | Be om tilbud → |
| M17.5 | 231 | 18.00 | 24.70 | 20.10 | — | — | Be om tilbud → |
| M18 | 232 | 18.70 | 26.00 | 20.40 | — | — | Be om tilbud → |
| M20 | 233 | 20.70 | 28.00 | 22.50 | — | — | Be om tilbud → |
| M21 | 234 | 21.50 | 28.70 | 23.30 | — | 2.35/2.65 | Be om tilbud → |
| M22 | 236 | 22.70 | 30.00 | 24.40 | — | 1.90/2.10 | Be om tilbud → |
| M24 | 238 | 24.70 | 32.00 | 26.40 | — | — | Be om tilbud → |
| M26 | 239 | 26.70 | 35.00 | 28.40 | — | 1.90 | Be om tilbud → |
| M27 | 240 | 27.20 | 36.00 | 29.00 | — | 2.10 | Be om tilbud → |
| M33 | 243 | 33.70 | 42.00 | 35.80 | — | — | Be om tilbud → |
| M33 | 244 | 34.30 | 43.00 | 36.40 | — | — | Be om tilbud → |
| M42 | 247 | 42.70 | 53.00 | 44.00 | — | 2.85 | Be om tilbud → |
| M48 | 248 | 48.70 | 59.00 | 50.80 | — | 3.15 | Be om tilbud → |
French metric
Datablad · side 7 · mm
| Thread ref. | Size ref. | C +0.10 | A +0.13/-0.00 | B ±0.10 | D +0.25/-0.00 | E | Forespørsel |
|---|---|---|---|---|---|---|---|
| M4 | 302 | 4.60 | 9 | 6.00 | — | — | Be om tilbud → |
| M5 | 303 | 5.60 | 10 | 7.00 | — | 0.90 | Be om tilbud → |
| M6 | 304 | 6.60 | 11 | 8.00 | — | 1.10 | Be om tilbud → |
| M6 | 306 | 7.00 | 11.4 | 8.40 | 0.30 | — | Be om tilbud → |
| M8 | 307 | 8.60 | 13 | 10.00 | — | — | Be om tilbud → |
| M10 | 310 | 10.70 | 17 | 12.10 | — | — | Be om tilbud → |
| M12 | 313 | 12.70 | 19 | 14.10 | — | 1.40 | Be om tilbud → |
| M13 | 315 | 13.80 | 20.10 | 15.20 | 0.40 | 1.60 | Be om tilbud → |
| M14 | 316 | 14.70 | 21 | 16.10 | — | — | Be om tilbud → |
| M16 | 317 | 16.70 | 23 | 18.10 | 0.30 | — | Be om tilbud → |
| M18 | 320 | 18.70 | 27 | 20.40 | — | — | Be om tilbud → |
| M20 | 321 | 20.70 | 29 | 22.40 | — | — | Be om tilbud → |
| M21 | 323 | 21.70 | 30 | 23.40 | — | — | Be om tilbud → |
| M22 | 324 | 22.70 | 31 | 24.40 | — | 1.90 | Be om tilbud → |
| M24 | 326 | 24.70 | 33 | 26.40 | — | 2.10 | Be om tilbud → |
| M26 | 327 | 27.00 | 35.30 | 28.70 | — | — | Be om tilbud → |
| M27 | 328 | 27.70 | 36 | 29.40 | — | — | Be om tilbud → |
| M28 | 329 | 28.60 | 36 | 30.30 | 0.40 | — | Be om tilbud → |
| M30 | 331 | 30.70 | 39 | 32.40 | — | — | Be om tilbud → |
| M33 | 332 | 33.70 | 42 | 35.40 | — | — | Be om tilbud → |
| M36 | 333 | 37.00 | 48 | 39.60 | — | — | Be om tilbud → |
| M39 | 334 | 40.00 | 51 | 42.60 | — | — | Be om tilbud → |
| M42 | 335 | 43.00 | 54 | 45.60 | — | 2.40 | Be om tilbud → |
| M45 | 336 | 46.00 | 57 | 48.60 | — | 2.60 | Be om tilbud → |
| M48 | 337 | 49.00 | 60 | 51.60 | — | — | Be om tilbud → |
BSPF pipe connections
Datablad · side 7 · mm
| BSPF thread | Size ref. | C +0.2 | A -0.2 | B +0.2 | D +0.25/-0.00 | E ±0.15 | Forespørsel |
|---|---|---|---|---|---|---|---|
| 1/16 | 519 | 8.3 | 12.7 | 9.9 | — | — | Be om tilbud → |
| 1/8 | 510 | 10.4 | 14.7 | 12 | — | — | Be om tilbud → |
| 1/4 | 511 | 13.85 | 18.7 | 15.75 | — | 1.25 | Be om tilbud → |
| 3/8 | 512 | 17.35 | 22.7 | 19.25 | — | — | Be om tilbud → |
| 1/2 | 513 | 21.65 | 26.7 | 23.55 | 0.25 | — | Be om tilbud → |
| 3/4 | 514 | 27.3 | 32.5 | 29.2 | — | — | Be om tilbud → |
| 1 | 515 | 34.2 | 39.5 | 36.1 | — | — | Be om tilbud → |
| 1 1/4 | 516 | 42.8 | 49.5 | 44.7 | — | 2 | Be om tilbud → |
| 1 1/2 | 517 | 48.7 | 55.5 | 50.6 | — | — | Be om tilbud → |
| 2 | 518 | 60.5 | 68.5 | 62.4 | — | — | Be om tilbud → |

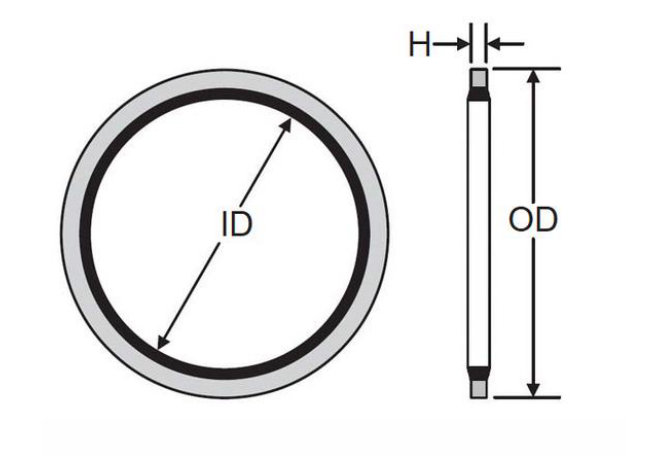

Metric GS · ISO 6162-2
Datablad · side 1 · mm
| Size | STD Part No. | SS Part No. | H (mm) | OD (mm) | ID (mm) | Forespørsel |
|---|---|---|---|---|---|---|
| 1/2" | 0823 | 0823SS | 2.03 | 23.80 | 17.28 | Be om tilbud → |
| 3/4" | 1213 | 1213SS | 2.34 | 33.27 | 24.26 | Be om tilbud → |
| 1" | 1629 | 1629SS | 2.34 | 34.93 | 27.05 | Be om tilbud → |
| 1 1/4" | 2030 | 2030SS | 3.25 | 42.80 | 33.89 | Be om tilbud → |
| 1 1/2" | 2432 | 2432SS | 3.25 | 52.38 | 42.93 | Be om tilbud → |
| 2" | 3219 | 3219SS | 3.25 | 63.50 | 51.69 | Be om tilbud → |
| 2 1/2" | 4037 | 4037SS | 3.25 | 75.00 | 64.39 | Be om tilbud → |
| 3" | 4839 | 4839SS | 3.25 | 90.17 | 76.08 | Be om tilbud → |
ANSI GS · ISO 6162-2
Datablad · side 1 · mm
| Size | STD Part No. | SS Part No. | H (mm) | OD (mm) | ID (mm) | Forespørsel |
|---|---|---|---|---|---|---|
| 1/2" | 0821 | 0821SS | 2.00 | 15.88 | 10.37 | Be om tilbud → |
| 3/4" | 0823 | 0823SS | 2.03 | 23.80 | 17.28 | Be om tilbud → |
| 1" | 1633 | 1633SS | 2.34 | 28.58 | 21.54 | Be om tilbud → |
| 1 1/4" | 2042 | 2042SS | 2.34 | 39.00 | 31.00 | Be om tilbud → |
| 1 1/2" | 2448 | 2448SS | 3.25 | 44.45 | 35.94 | Be om tilbud → |
| 2" | 3260 | 3260SS | 3.25 | 55.50 | 46.50 | Be om tilbud → |
| 2 1/2" | 4073 | 4073SS | 3.25 | 69.85 | 54.89 | Be om tilbud → |
| 3" | 4888 | 4888SS | 4.00 | 83.80 | 70.00 | Be om tilbud → |
Metric GS · ISO 6164
Datablad · side 2 · mm
| Size | STD Part No. | SS Part No. | H (mm) | OD (mm) | ID (mm) | Forespørsel |
|---|---|---|---|---|---|---|
| 2" | 3219 | 3219SS | 3.25 | 63.50 | 51.69 | Be om tilbud → |
| 2 1/2" | 4037 | 4037SS | 3.25 | 75.00 | 64.39 | Be om tilbud → |
| 3" | 4839 | 4839SS | 3.25 | 90.17 | 76.08 | Be om tilbud → |
| 4" | 5644 | 5644SS | 4.00 | 110.00 | 95.00 | Be om tilbud → |
| 4 1/2" | 6000 | 6000SS | 4.00 | 126.00 | 108.00 | Be om tilbud → |
| 5" | 6455 | 6455SS | 5.00 | 143.70 | 127.00 | Be om tilbud → |
| 6" | 8001 | 8001SS | 8.00 | 181.00 | 155.00 | Be om tilbud → |
| 8" | 9600 | 9600SS | 9.00 | 240.00 | 205.00 | Be om tilbud → |
ANSI GS · ISO 6164
Datablad · side 2 · mm
| Size | STD Part No. | SS Part No. | H (mm) | OD (mm) | ID (mm) | Forespørsel |
|---|---|---|---|---|---|---|
| 2" | 3260 | 3260SS | 3.25 | 55.50 | 46.50 | Be om tilbud → |
| 2 1/2" | 4073 | 4073SS | 3.25 | 69.85 | 54.89 | Be om tilbud → |
| 3" | 4888 | 4888SS | 4.00 | 83.80 | 70.00 | Be om tilbud → |
| 4" | 5644 | 5644SS | 4.00 | 110.00 | 95.00 | Be om tilbud → |
Tomme felt kan ha felles verdi i PDF-en. Bekreft mål for varen før bestilling.
UTFØRELSER
Standard eller Self-Centring
Self-Centring har en ekstra elastomermembran som hjelper tetningen å holde riktig posisjon under montering. Utførelsen er beregnet for forbindelser med gjengeunderskjæring.

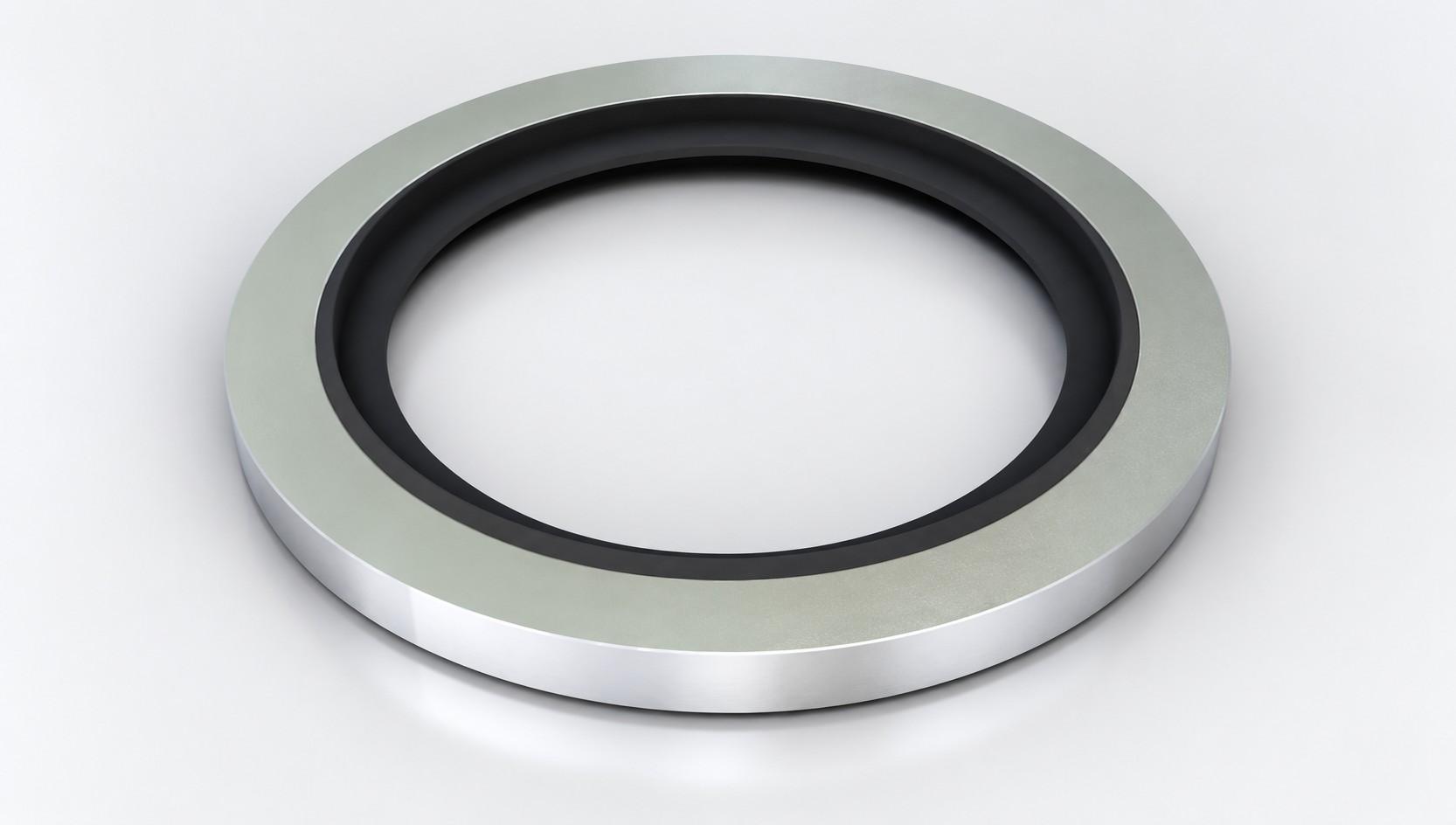

Self-Centring Bonded Seal
Ekstra sentreringsmembran for enklere posisjonering og redusert risiko for forskyvning under montering.
Se dimensjoner →PRINSIPP
Kontrollert kompresjon.
Elastomeren er vulkanisert til metallskivens innvendige diameter. Når forbindelsen trekkes til, komprimeres elastomeren mellom kontaktflatene. Metallskiven gir mekanisk støtte og begrenser deformasjonen.
Materiale, dimensjon og tetningstype velges ut fra forbindelsen og driftsforholdene.
MATERIALER
Samme dimensjon – flere materialvalg.
Bonded Seals kan leveres i ulike kombinasjoner av elastomer og metall. Velg materialer etter medium, temperatur, miljø og krav til korrosjonsbestandighet.
ELASTOMER / GUMMINBR · FKM (Viton) · HNBR · EPDM
METALLSKIVESinkbelagt karbonstål · Rustfritt stål AISI 316
Vanlige kombinasjoner: NBR / standard stål · FKM / standard stål · NBR / AISI 316 · FKM / AISI 316
Tilgjengelige kombinasjoner avhenger av type og dimensjon. For kritiske applikasjoner bekreftes compound, materialkvalitet og relevant dokumentasjon ved forespørsel.
NBR86 Shore A
ASTM D471: testet mot referanseoljer, vann og referansedrivstoff.
FKM76 Shore A
Dokumentert varmealdring, kompresjonssett og væskebestandighet.
HNBR88,9 Shore A
RGD-test på O-ring-prøver etter ISO 23936-2:2011 Annex B. Ikke en kvalifikasjon av komplett Bonded Seal.
EPDM72,4 Shore A
Dokumentert vann-, ozon- og lavtemperaturegenskaper.
EPDM / AISI 316
EPDM Bonded Seals / Dowty-pakninger
STEMA kan levere Bonded Seals med EPDM-elastomer og metallskive i syrefast AISI 316 på forespørsel. Dimensjoner og utførelser bekreftes for den aktuelle varen.
Valget avhenger av medium, temperatur, trykk og forbindelse. EPDM-materialvalg og oksygenrensing vurderes separat.
Materialguide for EPDM →O₂ / OXYGEN CLEANING
O₂-rensede Bonded Seals
Oksygenrensing med rengjøringssertifikat kan tilbys på forespørsel for spesifiserte Bonded Seals. Rengjøring etter ASTM G93 Level B har vært tilbudt for FKM / AISI 316.
Renhetskrav, kontroll og pakking avtales per ordre. Rengjøring alene bekrefter ikke egnethet for oksygenservice.
Oksygenrensing og dokumentasjon →NORSK LEVERANDØR TIL INDUSTRIEN
Tekniske forespørsler og dokumentasjon
STEMA AS er en norsk leverandør av Bonded Seals til industri, hydraulikk og OEM. Katalogen omfatter Standard, Self-Centring og GS. Oppgi serie, gjengestørrelse, referanse og mål fra tegningen.
Hva bør jeg oppgi i en B2B-forespørsel?
Send referanse eller mål, materiale, antall, medium, temperatur, trykk og statisk eller dynamisk drift. Lagerstatus, leveringstid og egnethet bekreftes i tilbudet.
Kan jeg forespørre 3.1-sertifikat?
Oppgi krav til EN 10204 3.1, sporbarhet eller andre sertifikater ved forespørsel. Tilgjengelig dokumentasjon bekreftes for den konkrete varen og ordren; katalogen innebærer ikke at alle produkter leveres med 3.1-sertifikat.
FORESPØRSEL
Trenger du Bonded Seals?
Send størrelse eller referanse, elastomer, metallkvalitet, antall og gjerne medium, temperatur og trykk. Det meste av sortimentet er på lager. Vi leverer fra 1 stk. til flere tusen; standardposer med 100 stk. per dimensjon er ikke et minsteantall. Varer tilgjengelige hos vår produksjonspartner leveres normalt på 1–2 uker; varer som må produseres, vanligvis på 4–5 uker. Endelig lagerstatus, leveringstid og ønsket merking bekreftes i tilbudet.
