ED-tetninger og DIN 3869
Slik velger du ED-tetninger etter gjenge, dimensjoner og materiale.
ED-tetninger er profiltetninger for statiske gjengede forbindelser. DIN 3869 er en mye brukt standardreferanse for denne tetningstypen.
Identifiser tetningen ved hjelp av gjenge, eksisterende referanse og aktuelle profilmål. Metriske og BSP-referanser må kontrolleres mot den faktiske forbindelsen.
Elastomervalget avhenger av medium og driftsforhold. NBR og FKM er vanlige alternativer; andre materialer kan være aktuelle på forespørsel.
Nominell gjengestørrelse alene er ikke nok til å fastslå riktig tetning. Kontroller tetningssete og dimensjonstabell før bestilling.
Måleeksempel: M20 × 1,5

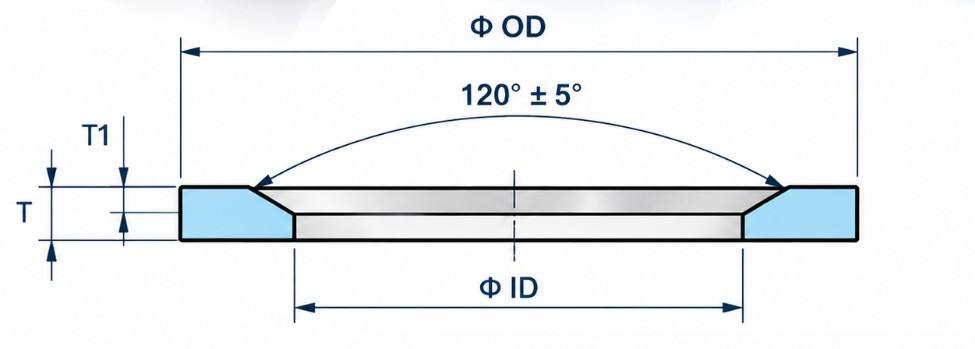

I STEMA-tabellen er ED20 oppført med M20 × 1,5, ID 17,8 mm, OD 22,9 mm, T 1,5 mm og T1 0,8 mm. Gjengestørrelsen alene bekrefter ikke at profilen passer. Sammenlign måltegning og setegeometri før bestilling.
Kan ED erstattes med en Bonded Seal?
Det må vurderes mot selve forbindelsen. Ulik profil, kompresjon og setegeometri kan gjøre dem uegnet som erstatninger selv når gjengene har samme størrelse.
Se produktutvalget eller send oss driftsdata for vurdering av materialvalg.
